製品の特徴
ワイヤレス測定かつ配線・電池レスで真空度を把握
主な機能
- 小型
- 無線通信
- USB通信
製品概要
- Function 01

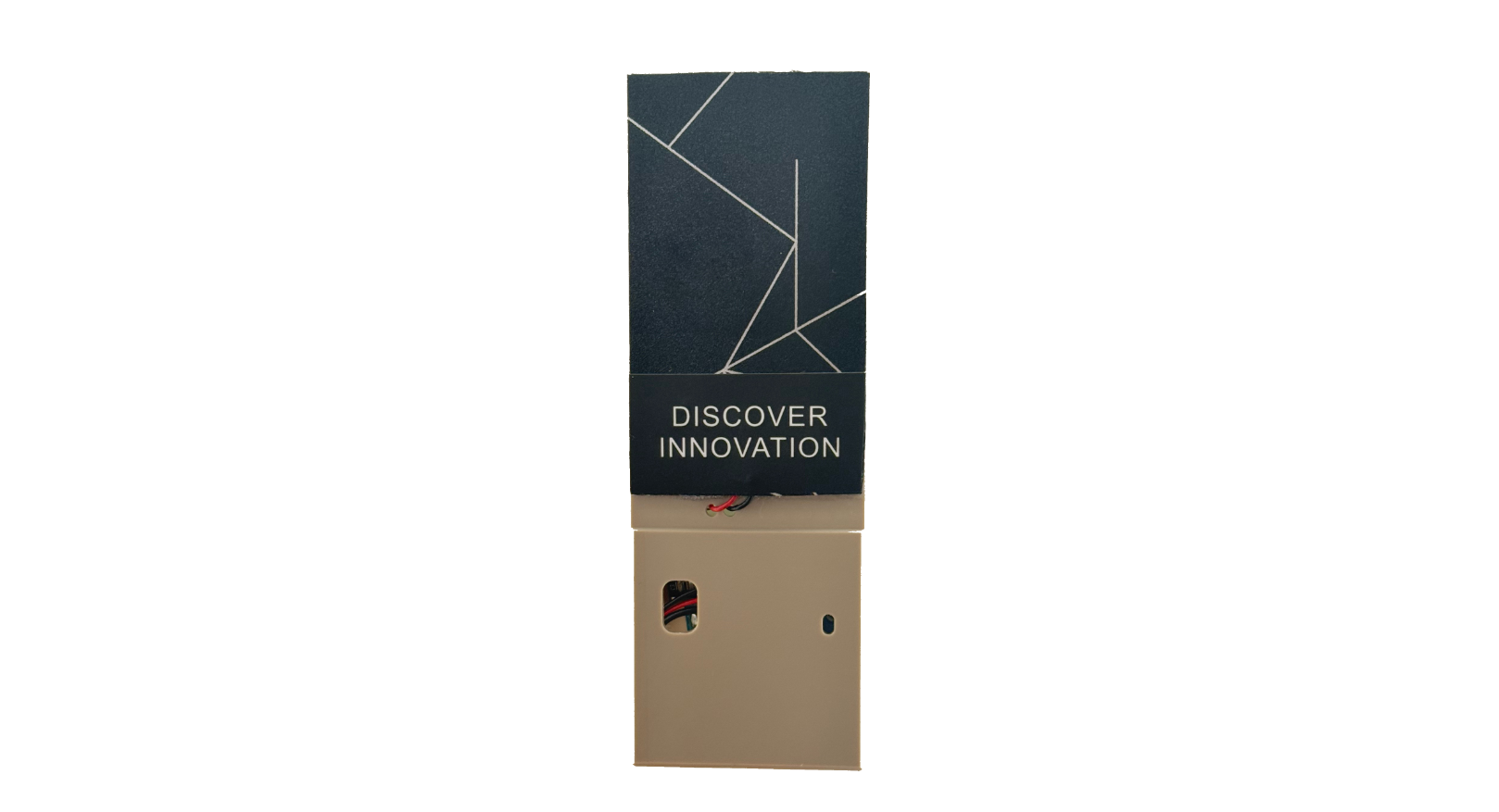

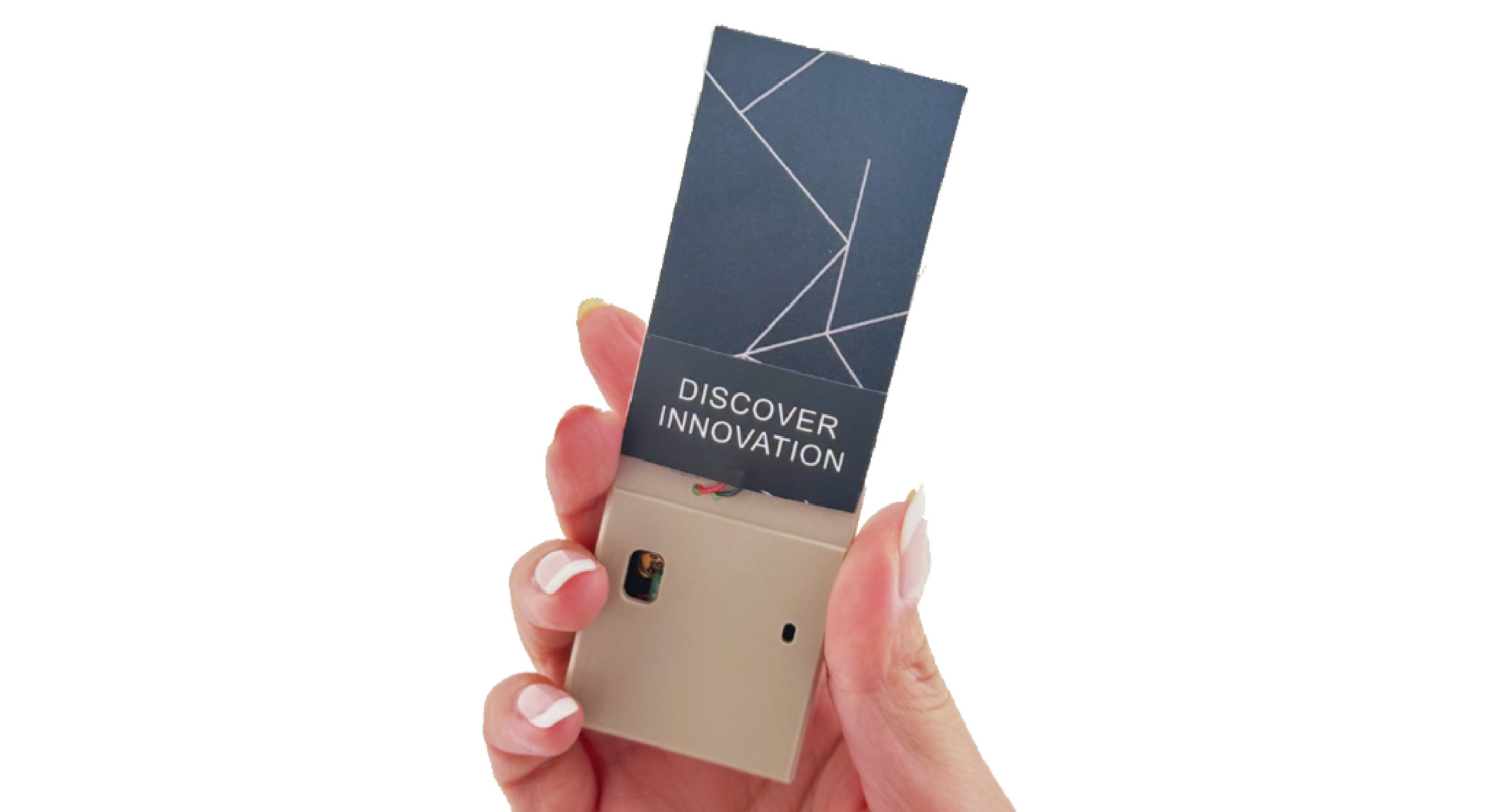

小型・薄型12mm
測定が困難だった場所(封止デバイス)などに設置が可能。
- Function 02
配線・電池からの解放
完全にスタンドアローンで機能し、無線で通電・データを送信。
- Function 03
長距離対応無線
920MHz無線モジュールを搭載し、使用できる場所や条件が広範囲。
- Function 04
多点測定に対応
受信機1台に対して標準で16点の同時測定が可能。
- ご利用イメージ

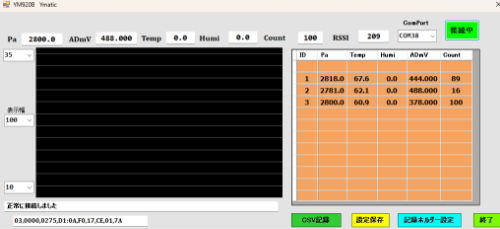

アプリケーション画面
送信機の煩雑な設定はなく、受信機の簡易設定のみで測定が可能です。

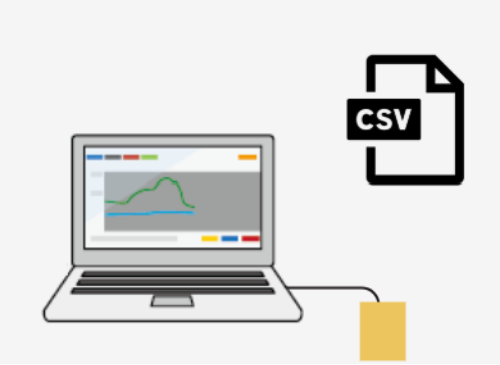

専用アプリケーションソフト
アプリケーションソフトで簡単にデータのリアルタイム閲覧、ダウンロードが可能です。
データはCSVにて出力されます。データの自動送信

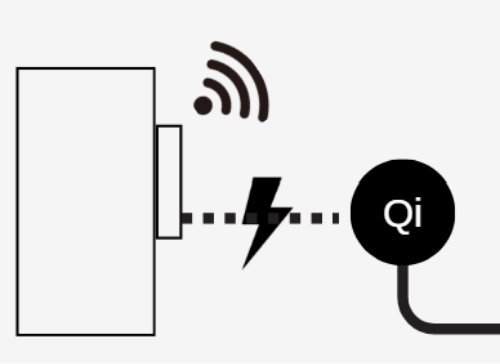

QI給電を近づけることで、基板内部が通電し、自動で受信機へデータを送信します。
無線通信が確立されている間は常にデータを送受信します。
個別のID、真空値がアナログで出力されます。
用途例
- 真空装置内
- 真空断熱材内

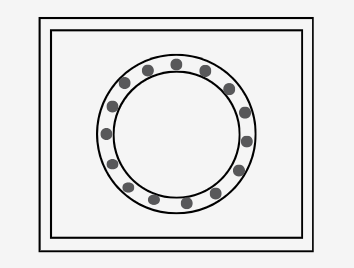

真空チャンバー内
製品仕様
本体仕様
| 測定項目 | 真空 1ch |
|---|---|
| 出力 | アナログ出力(単位：mV) |
| 測定範囲 | 1～500Pa |
| 動作温度範囲 | 1℃～+60℃(センサ・電子回路含む) |
| 分解能 | 16bit |
| インターフェース | USB(受信機) |
| 外形寸法 | 118×41×12mm |
校正手法
- 真空の値はアナログにて出力されます。
センサは校正が必要になりますが、校正の手法についてご案内いたします。
